Systém těžkých profilů CERTA / Patka STS profilu KE
Vlastnosti produktu
- Protikorozní ochrana zinkový povlak
- Použití: Pro spojování montážních profilů šířky 41 mm s profily CERTA. Umožňuje samostatnou tvorbu montážních profilů s patkou (konzol) a také tvorbu montážních systémů.
- Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Výrobky namontované na vnější straně profilu musí být připevněny čtyřmi šrouby. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Zasuňte systémový profil NICZUK do sedlové části a utáhněte upevňovací šrouby.

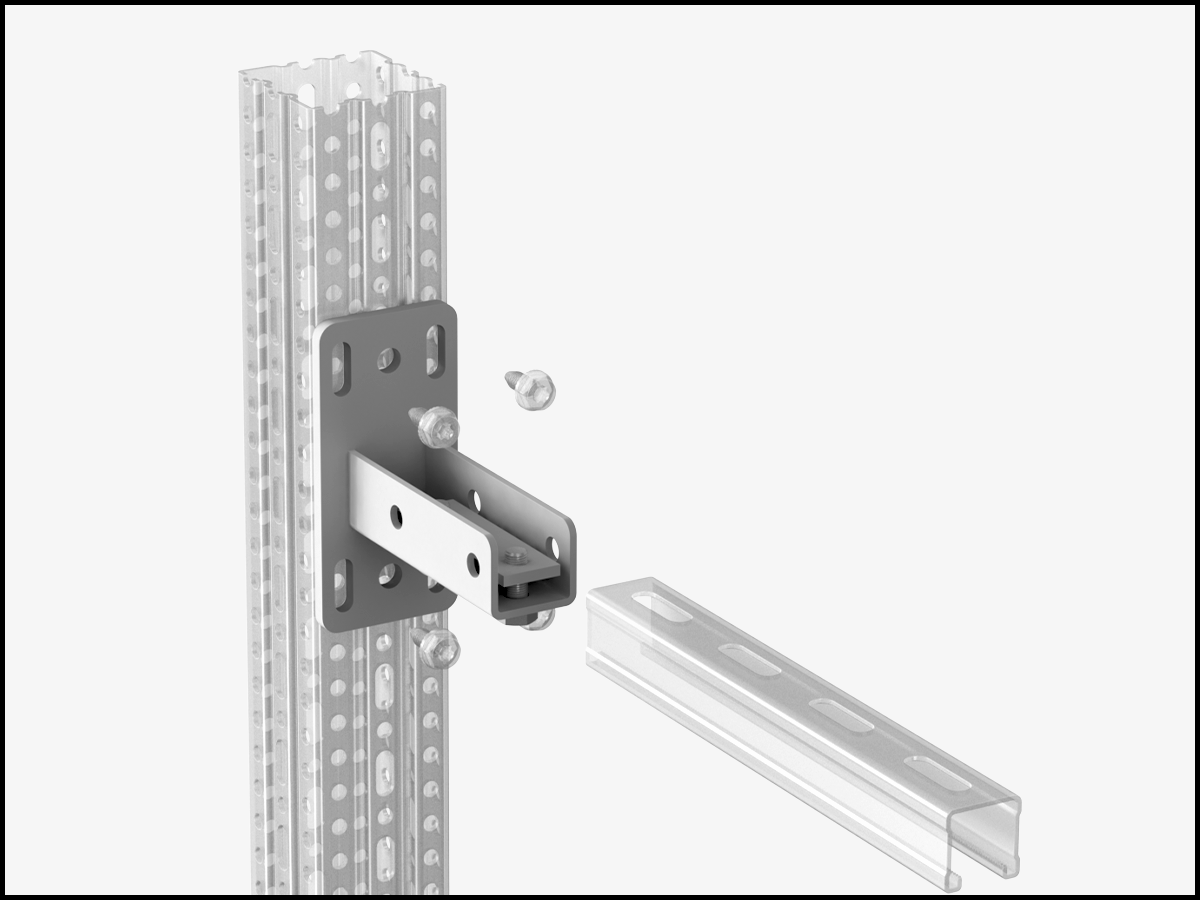

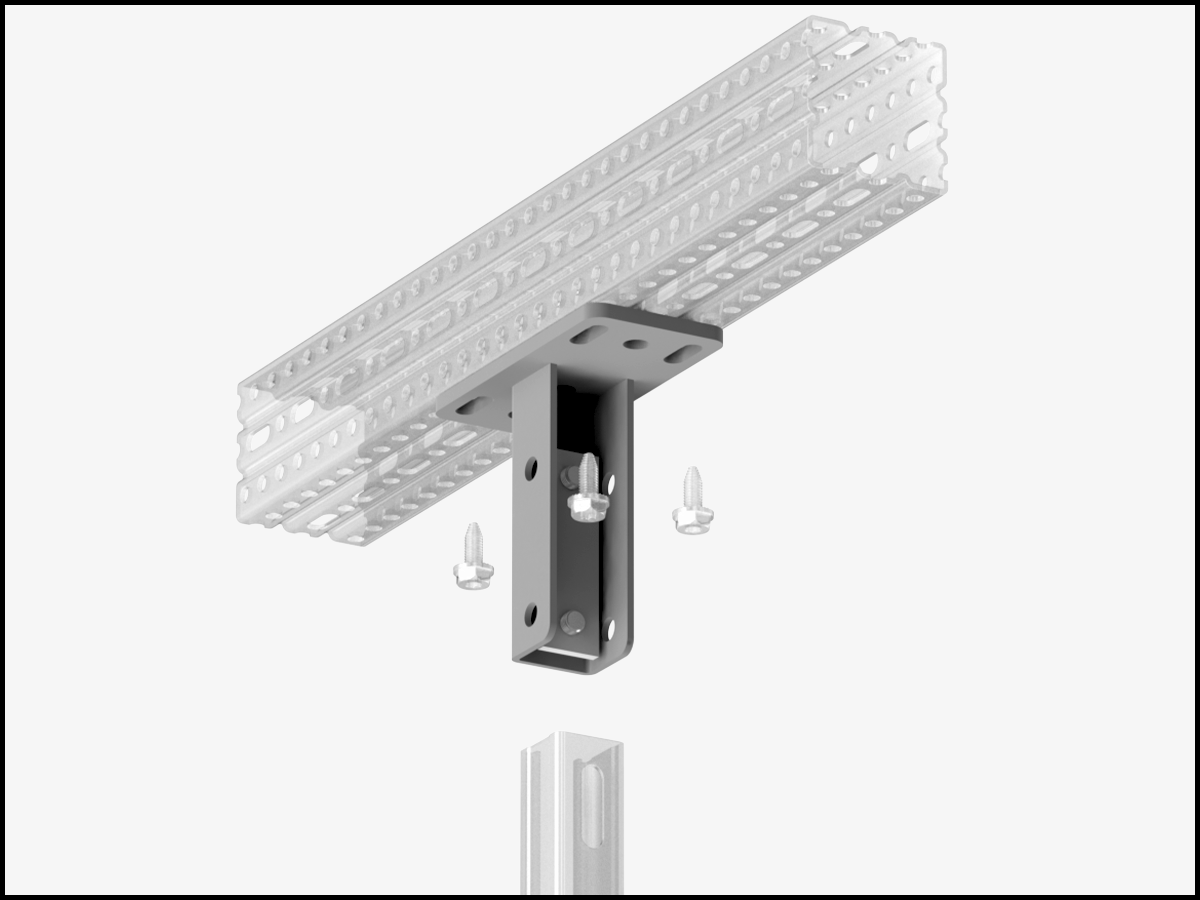

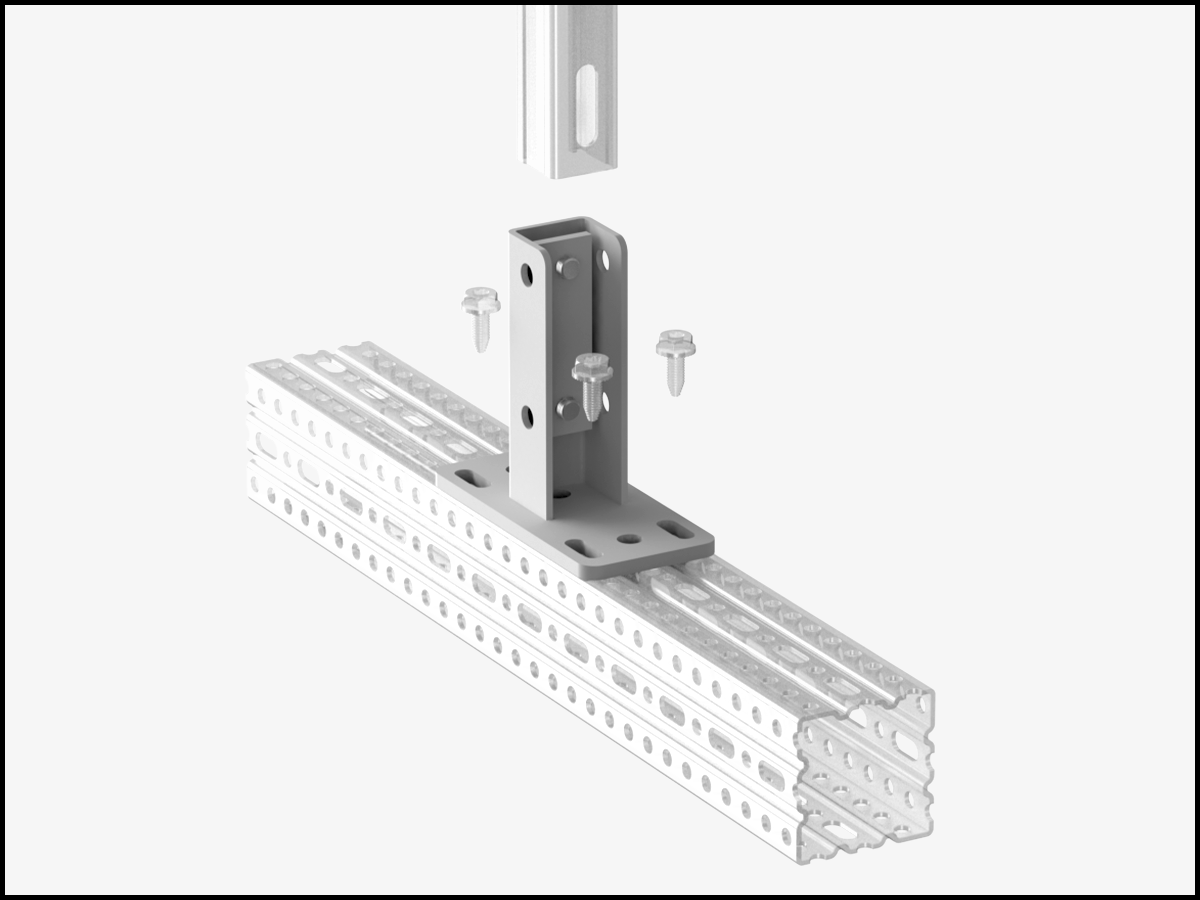

Příklady použití výrobku
