Systém těžkých profilů CERTA / Patka S profilu KE
Vlastnosti produktu
- Protikorozní ochrana žárově pozink.
- Použití: Montáž s konstrukčním profilem KE ke konstrukci objektu (stěna, podlaha, strop). Montáž s konstrukčním profilem KE ke konstrukci z profilů. Tvoření různorodých rámových (plochých) a prostorových konstrukcí, které jsou ukotveny ke konstrukci objektu (stěna, podlaha, strop) nebo k jiným konstrukcím vytvořeným z profilů KE.
- Způsob montáže: Prvek systému CERTA se instaluje na vnější stranu profilu KE a přišroubuje se podélnými otvory (v patě prvku) pomocí samořezných šroubů XPCSPM10X21 zašroubovaných do kruhových otvorů Ø9,1 mm v profilu. Jeden otvor je určen pouze pro jeden samořezný šroub. Výrobky namontované na vnější straně profilu musí být připevněny čtyřmi šrouby. Šroub XPCSPM10X21 utáhněte točivým momentem 60 Nm Pro konektor namontovaný uvnitř profilu použijte dva šrouby proti sobě.

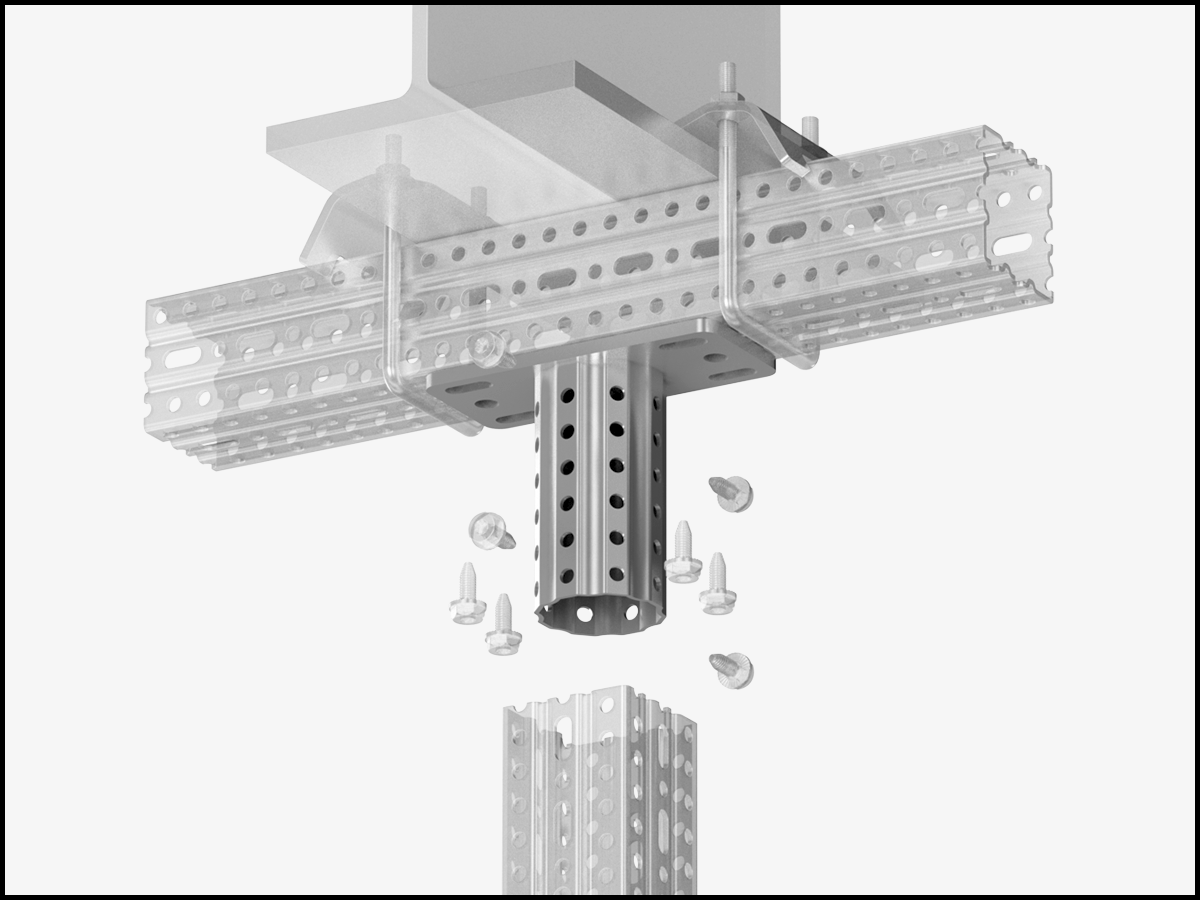

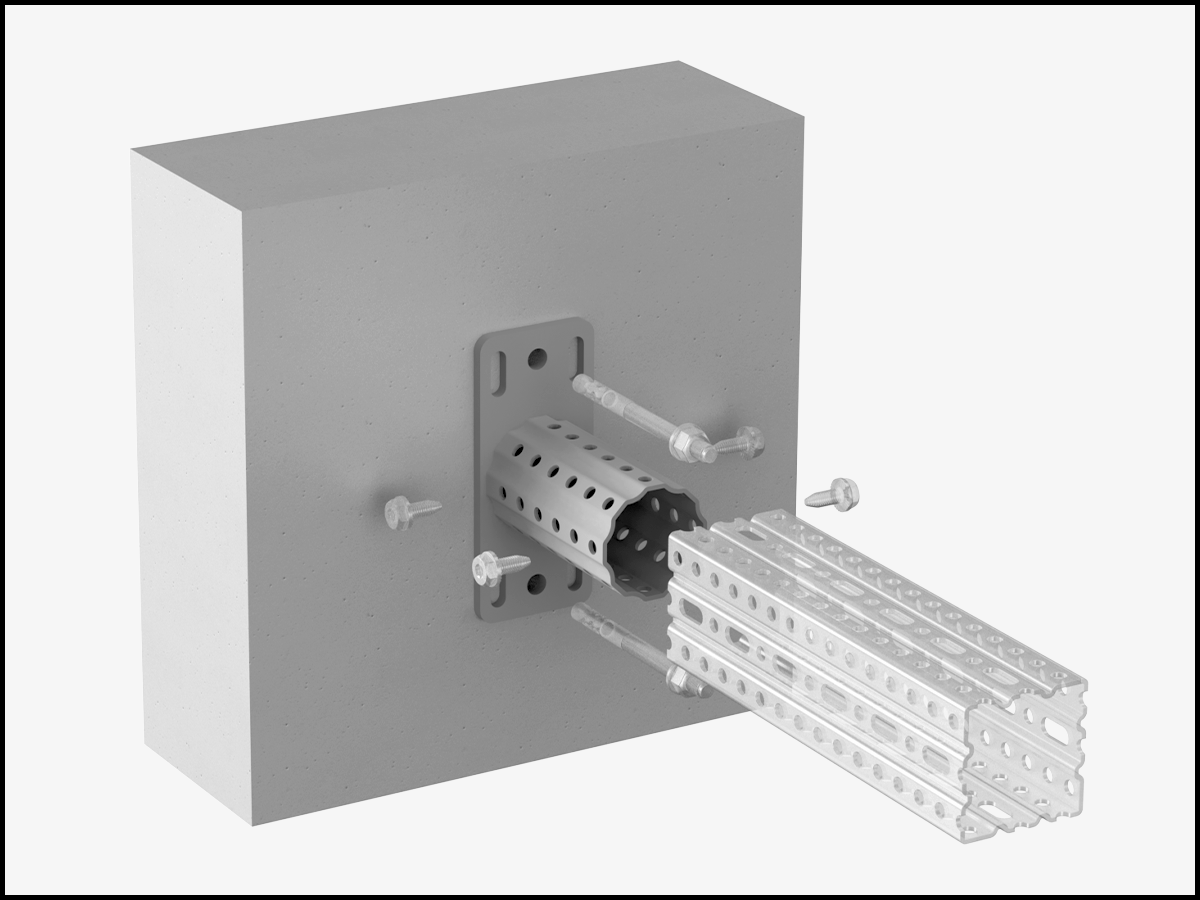

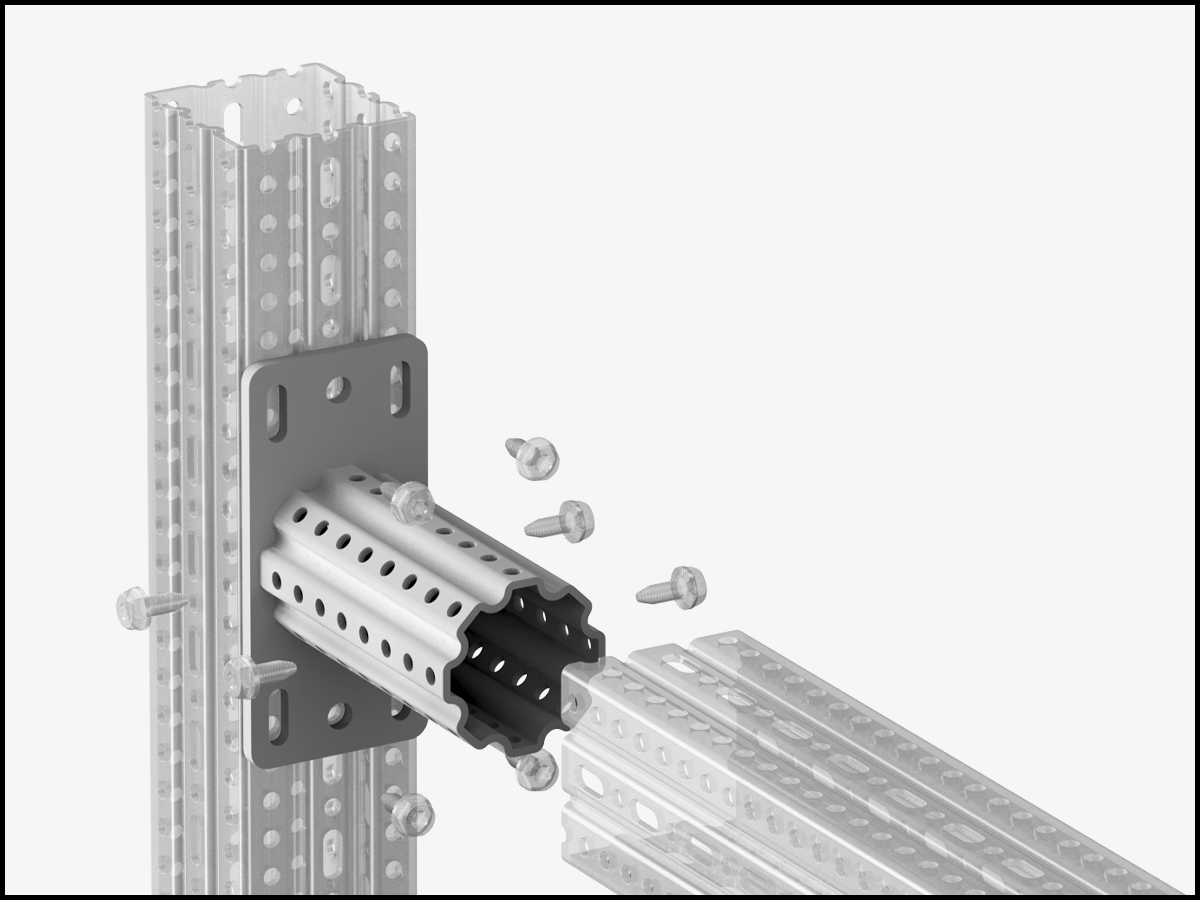

Příklady použití výrobku
